Тиристор Т160-13 силовий
300 ₴
- Готово до відправки
- Код: MRFT160
- +380 (68) 420-04-69
- +380 (66) 518-76-85Viber, Telegram

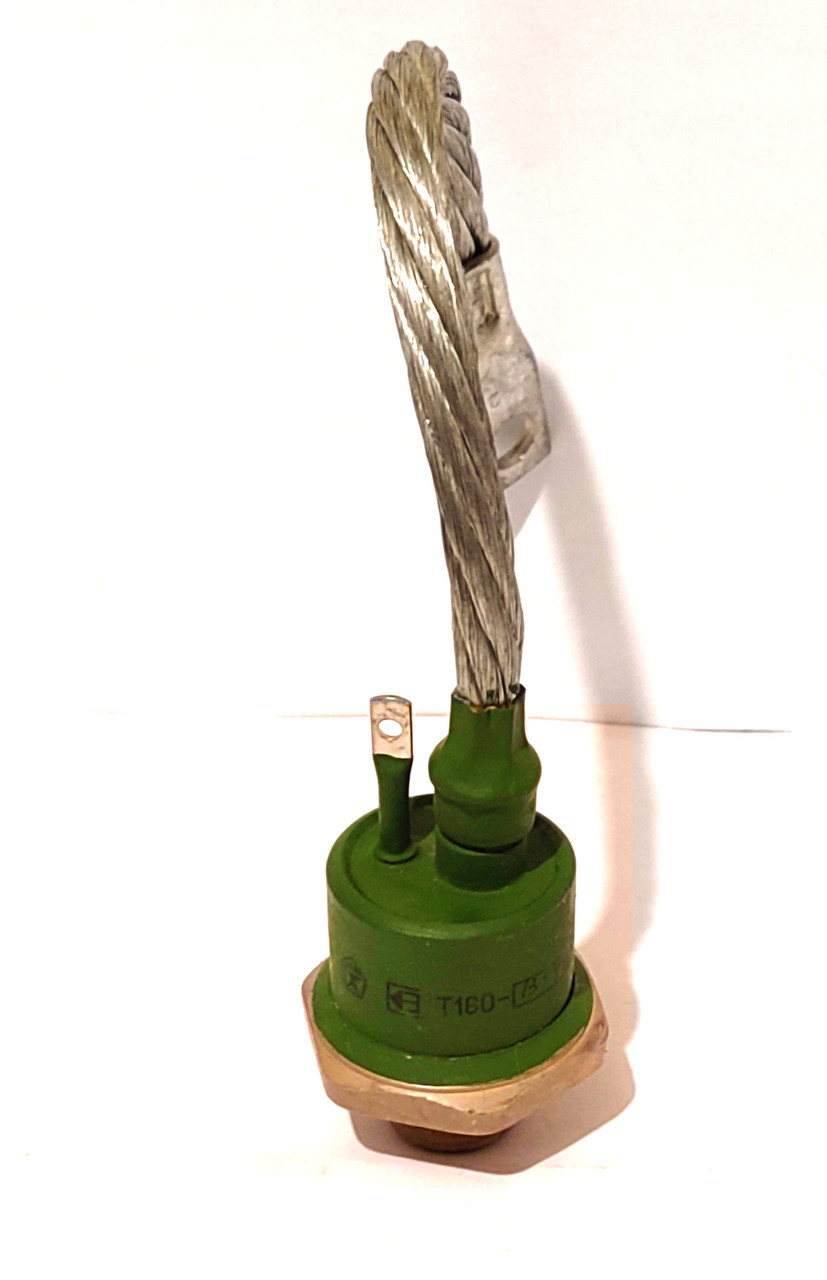

Тиристор силовий Т160-13
Тиристор Т160-13 силовий, напівпровідниковий, низькочастотний, кремнієвий, дифузійний, структури p-n-p-n, штирьового виконання.
Призначений для роботи в силових ланцюгах постійного та змінного струму частотою до 500 Гц та силою струму не більше 160 А.
Тиристор силовий Т160-13 використовується у різних силових електротехнічних пристроях: випрямлячі, інвертори, перетворювачі, імпульсні регулятори.
Корпус металосклянної штирьової конструкції з гнучким силовим та жорстким керуючим виводами.
Анодом є основа, позначення типономіналу та полярності силових виводів наводиться на корпусі тиристора.
Охолодження повітряне чи водяне. Охолоджувачі, що застосовуються: О171-80, ОМ-101.
Діапазон робочої температури від -50 до +60 °С.
За міцністю та стійкістю до впливу в експлуатації механічних навантажень тиристори допускають дію синусоїдальної вібрації в діапазоні частот 1-100 Гц з прискоренням 49 м/с2 та одиночних ударів тривалістю 50 мс із прискоренням 39,2 м/с2.
Габаритні розміри:
- Загальна довжина - 275 мм;
- Довжина шпильки - 15 мм;
- Різьба - М20х1,5.
Маса тиристора не більше 440 г.
Мінімальне напрацювання:
- 87000 годин - у всіх режимах, що допускаються ТУ;
- 100000 годин - в полегшеному режимі.
Розшифровка маркування силового тиристора:
Т160-13
Т - низькочастотний тиристор;
160 - число, що дорівнює значенню граничного струму у відкритому стані в амперах;
13 — число, що позначає клас за повторюваною напругою, в сотнях вольт.
Технічні характеристики тиристорів низькочастотних штирьового виконання Т160:
Умовні позначення електричних параметрів низькочастотних тиристорів:
• IT(AV) - Максимально допустимий середній струм у відкритому стані.
• UDRM - Максимальна повторювана імпульсна напруга в закритому стані.
• URRM - Максимальна повторювана імпульсна зворотна напруга.
• IDRM - Повторюваний імпульсний струм в закритому стані.
• IRRM - Повторюваний імпульсний зворотний струм.
• ITSM - Ударний струм у відкритому стані.
• rT - Динамічний опір тиристора.
• (dVD/dt)crit - Критична швидкість наростання напруги в закритому стані.
• (diT/dt)crit - Критична швидкість наростання струму у відкритому стані.
• UTM - Імпульсна напруга у відкритому стані.
• UT(TO) - Гранична напруга тиристора.
• IL - Струм включення тиристора.
• IH - Струм утримання тиристора.
• IGT - Відкриваючий постійний струм управління.
• UGT - Відкриваюча постійна напруга управління.
• td - Час затримки включення.
• tq - Час вимикання.
• Rthjc - Тепловий опір перехід-корпус тиристора.
• Tj - Температура переходу тиристора.
Основні | |
---|---|
Країна виробник | Україна |
Тип тиристора | Силовий лавинний тиристор |
Максимальний струм у відкритому стані | 160 А |
Стан | Новий |
- Ціна: 300 ₴
