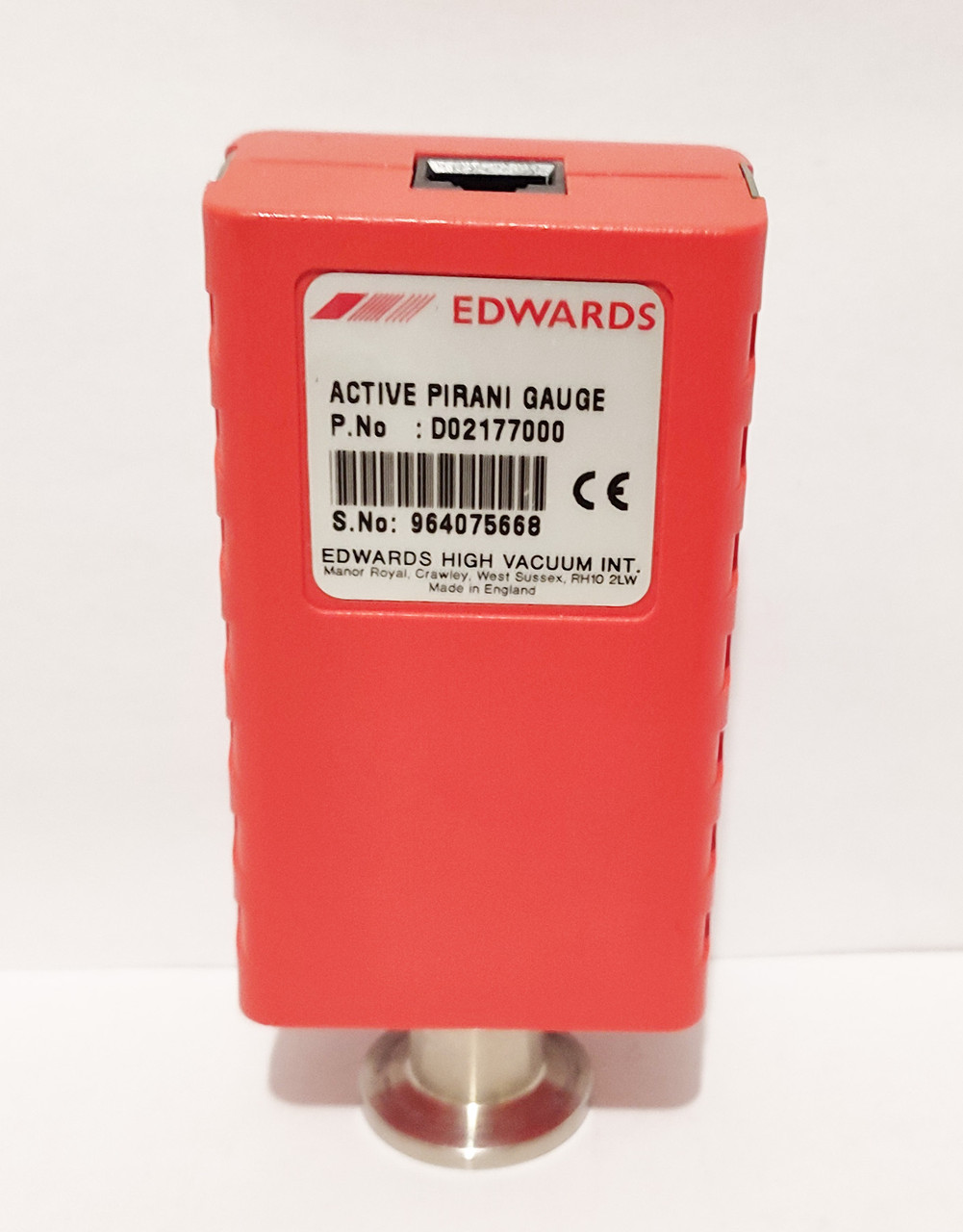

Датчик вакуума Пирани Edwards APG-L-NW16 ST/ST
12 900 ₴
- Готово до відправки
- Код: 964075668
- +380 (68) 420-04-69
- +380 (66) 518-76-85Viber, Telegram
Датчик вакууму Пірані Edwards APG-L-NW16 ST/ST 750…7.5∙10-5 мм рт. ст.
Вакуумметр Пірані AРG-L являє собою перетворювач Пірані з діапазоном вимірювання тиску 1000…1∙10-4 мбар (750…7.5∙10–5 мм рт. ст.). Вакуумметр APG потребує джерела живлення 20–36 В постійного струму, а аналоговий вихідний сигнал становить 2…10 В постійного струму, який пов'язаний з тиском. Вакуумметр APG-L-NW16 може бути підключений до контролера вакуумметрів серії ACTIVE Edwards або, в якості альтернативи, Ви можете використати окремий блок живлення і зчитувати вихідний сигнал вакуумметра за допомогою вольтметра або аналогоцифрового конвертера.
Для з'єднання APG з контролером Edwards або джерелом живлення та вольтметром використовується 8-штирковий електричний роз'єм.
На кінці вимірювальної трубки вакуумметра Edwards APG-L встановлений фільтр із нержавіючої сталі у вигляді сітки. Фільтр захищає катод вакуумметра від забруднення та ефектів турбулентності у вакуумній системі, які виникають при відкачуванні системи або напуску газу до атмосферного тиску.
Три потенціометри налаштування розташовані під ковзною верхньою панеллю АPG. Два з них дозволяють налаштувати датчик вакууму APG-L-NW16 ST/ST на вимірювання значення атмосферного тиску і зчитування вакууму. Третій потенціометр дозволяє змінити робочий тиск у пристрої блокування.
Вакууметр APG-L був у використанні і відкалібрований за допомогою еталонного широкодіапазонного датчика вакууму Agilent FRG-700 та має свою таблицю перерахунку вихідного сигналу (напруги) у тиск (вакуум), яка відрізняється від зазначеної у технічному паспорті. Таблиця перерахунку надається разом із вакууметром у будь-якому зручному вигляді: графік, таблиця в Word, EXEL або Origin.
Характеристики.
Діапазон тиску: атмосфера до 10-4 мбар.
Точність: ±15% при <10 мбар.
Максимальний надлишковий тиск: 10 Бар абс.
Джерело живлення: від +20 до +36 В пост. струму (макс. пульсація 1 В).
Потужність: макс. 1,5 Вт.
Вихідний сигнал: від 2 до 10 В пост. струму.
Регулювання: встановлення вакууму та встановлення атмосфери.
Уставка: відкритий колектор транзистора.
Діапазон встановлення блокування (уставки): від 5% до 95% напруги повної шкали.
Фіксований гістерезис: 7% напруги повної шкали.
Діапазон робочих температур: від +5 до +60 °C
Нитка (катод): вкритий золотом вольфрам.
Вага: 0,2 кг.
Зовнішній інтерфейсний роз'єм: 8-контактний RJ45 (гніздо).
Вакуумний фітінг: NW16.
Комплектація:
Датчик APG-L-NW16 ST/ST.
Фільтр із нержавіючої сталі у вигляді сітки із штопорним кільцем.
Таблиця перерахунку вихідного сигналу тиску.
Опціонально можемо комплектувати блоком живлення 24 В та/або кабелем підключення (необхідної довжини) живлення та зчитування вихідного сигналу.
| Основні атрибути | |
|---|---|
| Гарантійний термін | 6 міс |
| Країна виробник | Великобританія |
| Виробник | Edwards |
| Користувальницькі характеристики | |
| Стан | Вживані |
- Ціна: 12 900 ₴
