Мультифункційний вакуумний контролер Multi-Gauge Controller Varian LB350301

Мультифункціональний вакуумний контролер Multi-Gauge Controller Varian

Varian Multi-Gauge — це модульний контролер вакуумних датчиків, який відрізняється від аналогів великою гнучкістю, що дає змогу його використовувати практично для всіх лабораторних або промислових вакуумних установок. Multi-Gauge може одночасно працювати з трьома високовакуумними датчиками або вісьмома термопарними датчиками, чи з їхніми комбінаціями. Також за допомогою цього контролера можна керувати технологічним процесом. Передбачена можливість віддаленого доступу (RS232).

Гнучкість контролера забезпечується за рахунок комплекту плат, комбінації яких дозволяють виконувати ті чи інші завдання.

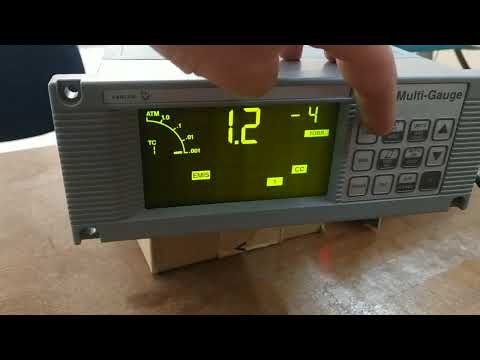

Передня панель.

Передня панель являє собою РК-дисплей із підсвічуванням, який має кут огляду ±45°.

Характеристики дисплея:

• 15-сегментний індикатор для термопарних датчиків вакууму в діапазоні від 1х10^-3 Тор до атмосфери.
• Цифровий індикатор для високовакуумних датчиків (четверта цифра доступна через комп'ютерний інтерфейс або для розширеної шкали).
• Індикатори вимірювання (Тор, мбар, Па), дегазації, вибору датчиків тощо.
• З правого боку передньої панелі розміщена 12-кнопкова мембранна клавіатура, яка використовується для керування функціями мультиманометра.
• Вибір одиниць вимірювання.
• Увімкнення струму емісії для іонізаційних датчиків вакууму.
• Дегазація датчиків вакууму (Тор, мбар, Па).
• Зчитування тиску атмосфери.
• Встановлення чутливості датчиків вакууму.
• Налаштування автоматичного ввімкнення іонізаційного датчика після термопарного (у разі досягнення необхідного тиску). Для кожного термопарного датчика вакууму можна встановити свій іонізаційний датчик.

Перелік усіх можливих плат для вакуумного контролера LB350301:

На материнській платі можна розмістити до п'яти додаткових друкованих плат із такими обмеженнями: до трьох плат для високовакуумних датчиків і до двох плат для форвакуумних датчиків вакууму:

1.  Bayard/Alpert. Іонізаційні вакуумні датчики типу Bayard-Alpert (1х10^-3-1х10^-10) Тор.
2. UHV. Іонізаційні вакуумні датчики з гарячим катодом типу UHV (1х10^-3-1х10^-9) Тор.
3.  Inverted Magnetron. Інвертований магніторозрядний датчик (1х10^-3-1х10^-11) Торр.
4. Cold Cathode. Вакуумний датчик із холодним катодом (1х10^-2-1х10^-7) Тор.
5. Capacitance Diaphragm. До двох плат для ємнісних мембранних датчиків (0,1 — 1000) Тор (кожна плата може працювати з двома датчиками).
6. Thermocouple. До двох плат для термопарних вакуумних датчиків (2 – 1х10^-3) Тор (кожна плата може працювати з чотирма датчиками).
7. ConvecTorr. До двох плат для вакуумних датчиків ConvecTorr (760 – 1х10^-4) Тор (кожна плата може працювати з двома датчиками).
8. Setpoint. Одна плата програмування.
9.  Remote I/O. Одна плата зв'язку PCB RS 232 Computer.

До комплекту постачання входить:

• 1 шт. Вакуумний контролер.
• 3 шт. Плата для високовакуумних датчиків вакууму з холодним катодом PCB Cold Cathode L6433301.
• 2 шт. Плата для термопарних датчиків вакууму PCB TC Gauge L6430301.
• 1 шт. Плата зв'язку PCB RS 232 Computer I/O L6439301.
• 1 шт. Плата програмування Set Point L8327301.

• 1 шт. Термопарний датчик вакууму Agilent (Varian) 531 (2 – 1х10^-3) Тор.

  1 шт. Високовакуумний датчик вакууму Agilent (Varian) Cold Cathode 525 (1х10^-2-1х10^-8) Тор.

• 1 шт. Інструкція англійською.

Виробник: Varian vacuum technologies.

Розміри: 20.3х38.1х8.9 см (для встановлення можна використовувати стійку 19 дюймів).

Живлення: 220 В / 50 Гц.

Робоча температура: 0 – 50 °С.
