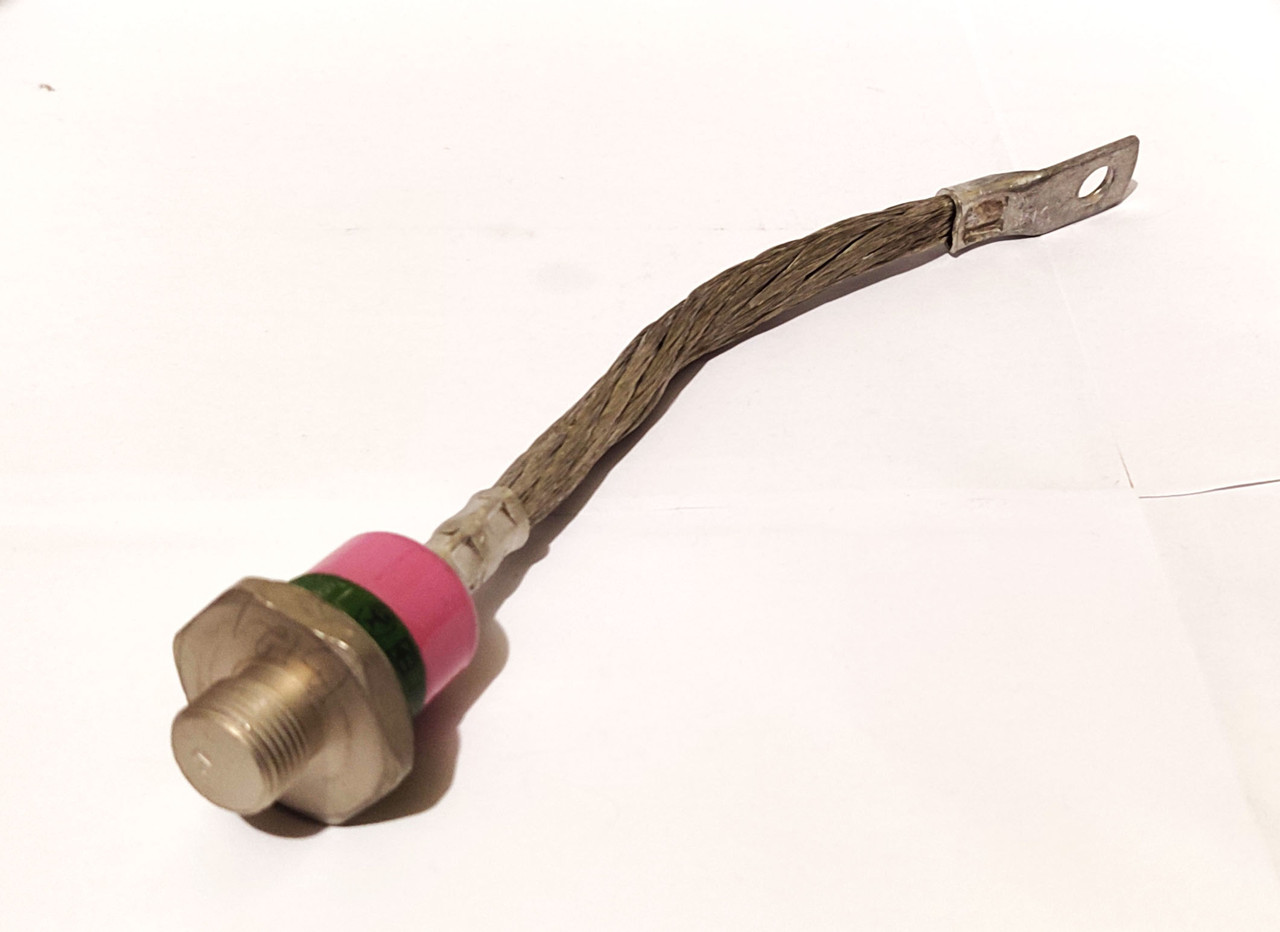

Лавинний діод ВЛ-200-13
Лавинний кремнієвий дифузійний діод ВЛ200-13 призначений для роботи в ланцюгах статичних перетворювачів електроенергії постійного та змінного струмів на частотах до 500 Гц.
Діоди мають металоскляний корпус із гнучким виводом.
Середній прямий струм становить 200 А.
Імпульсна зворотна напруга 1000 В.
Охолодження може бути як повітряне природне, так і примусове, залежно від температури довкілля або місця встановлення
Позначення типу, номіналу та полярність виведень наведені на корпусі діода ВЛ-200.
Габаритні розміри:
- довжина шпильки — 15 мм;
- загальна довжина — 277 мм;
- різьба — М20.
Маса діода становить 350 г.
Технічні умови: ТУ 16-529.765-73.
Тип охолоджувача: О171-80.
Основні характеристики діодів ВЛ-200:
Умовні позначення електричних параметрів лавинних діодів:
• IF(AV) - Максимально допустимий середній прямий струм.
• URRM - Повторювана імпульсна зворотна напруга.
• URSM - Неповторювана імпульсна зворотна напруга.
• URWM - Імпульсна робоча зворотна напруга.
• UR - Постійна зворотна напруга.
• IFRMS - Максимально допустимий активний прямий струм.
• IFSM - Ударний прямий струм.
• IRRM - Повторюваний імпульсний зворотний струм.
• UFM - Імпульсна пряма напруга.
• UTO - Порогова напруга діода.
• i2t - Захисний показник
• rT - Динамічний опір.
• trr - Час зворотного відновлення.
• Qrr - Заряд зворотного відновлення.
• Rthjc - Тепловий опір перехід-корпус діода.
• Tj - Температура переходу діода.
Основні | |
---|---|
Виробник | Аїр |
Країна виробник | Україна |
Тип діода | Лавинний діод |
Призначення діода | Випрямний |
Максимальна постійна зворотна напруга | 975 В |
Максимальна імпульсна зворотня напруга | 1300 В |
